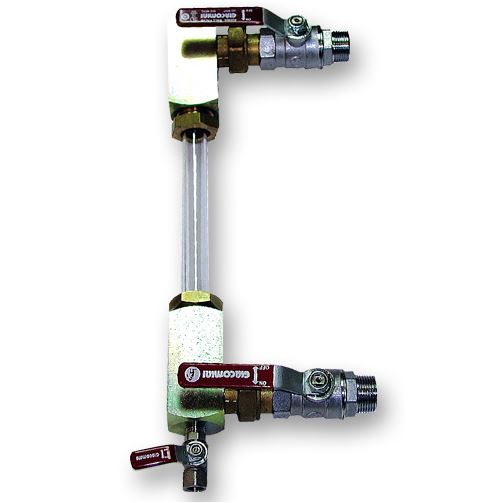

Stavoznak MAVE ST-30, 115 °C, PN10, G 3/4"

Měření výšky hladiny kapalin v tlakových i netlakových nádržích. Pro nádrže s pracovním tlakem do 1,0 MPa a pracovní teplotou do 115 °C. Průměr sklěnené trubice 20 mm, připojení kulovými ventily G 1/2".

Stavoznak se skleněnou trubicí o průměru 20 mm. Připojovací kulové ventily G 1/2" a vypouštěcí ventil G 1/4".

Na nevodivou trubici stavoznaku je možno namontovat kapacitní snímač hladiny MAVE 1 nebo MAVE 3 pro snímání hladiny vodivých kapalin. Jako vhodné příslušenství doporučujeme kryt stavoznaku pro zvýšení ochrany skleněné trubice stavoznaku proti rozbití při provozu i přepravě.

Cena stavoznaku je včetně skleněné trubice. Na objednávce uvádějte požadovanou osovou rozteč "C" středů připojovacích ventilů stavoznaku, podle které bude upravena délka skleněné trubice. Skleněná trubice stavoznaku se kvůli uložení v tělesech stavoznaku dodává o 50 mm kratší než je požadovaná osová rozteč připojení.

Technické údaje

• Jmenovitý tlak: PN 10
• Pracovní přetlak sestavy: max. 1,0 MPa
• Pracovní teplota: max. 115 °C
• Osová rozteč připojení C: max. 1550 mm
• Zorná délka H: C - 150 mm
• Délka skleněné trubice L: C - 50 mm, max. 1500 mm
• Hmotnost (bez skleněné trubice): 2,8 kg
• Připojení: závit G 3/4"

Další vlastnosti: Hmotnost 3 kg. . .  . . . . . . . . . . . . . . . . .
