Čerpadla typu 32-CVXV jsou určena k dopravě čisté, pitné, popřípadě užitkové vody bez mechanických přimísenin. Při čerpání znečištěné kapaliny je nutno počítat s kratší životností mechanické ucpávky. Charakteristické je použití čerpadel ve vodárenství, jak pro hlavní nebo pomocné čerpací stanice, tak pro zesilovací stanice ke zvýšení tlaku ve vodovodních sítích, v průmyslu, energetice a zemědělství pro zásobování objektů pitnou a užitkovou vodou. Hlavní části čerpadla jsou zhotoveny ze šedé litiny nebo konstrukční oceli. Hřídel je z nerez oceli.
- vysoká provozní spolehlivost
- jednoduchá konstrukce
- snadná obsluha a údržba
- rovnoměrné krytí pracovních oblastí
- stabilní charakteristika
- malé stavební rozměry
- nízká hmotnost
- široká unifikace dílců
- použití mechanické ucpávky

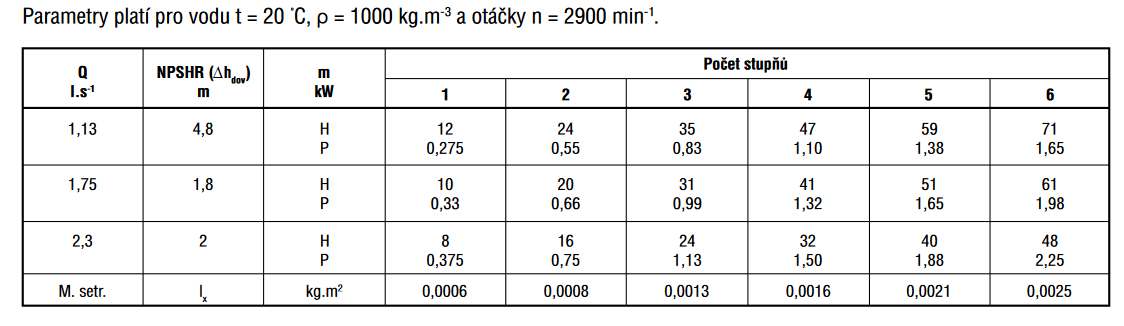

Q - prùtok čerpadla, H - dopravní výka čerpadla, P - příkon čerpadla
Maximální přetlak v sání může být 0,4 MPa (4 bar), maximální dopravní výka nesmí překroèit hodnotu 1,6 MPa (16 bar)
Konstrukce
Čerpadla jsou konstruována jako odstředivá, s radiálními koly, Článková s osou čerpadla uspořádanou vertikálně. Čerpadla jsou pravotočivá při pohledu ze strany pohonu, pohon je na výtlačné straně čerpadla. Čerpadla sestávají z rotoru a statoru s ložisky a mechanickou ucpávkou.
- Rotor čerpadla sestává z hřídele, na kterém jsou umístěna oběžná kola a mechanická ucpávka. Celek je stažen maticí. Oběžná kola jsou opatřena oboustrannými těsnícími kruhy a vyrovnávacími otvory k částečnému vyrovnání hydraulické osové síly. Rotor je pečlivě dynamicky vyvážen, takže zaručuje klidný chod stroje.
- Stator čerpadla sestává z jednotlivých rozvaděčů a převaděčů opatřených plochým těsněním, staženým mezi sacím a spojovacím tělesem stahovacími šrouby a maticemi tak, že tvoří jeden celek. Výtlačné těleso je konstrukčně přizpůsobeno monoblokové konstrukci čerpadla.
- Elektromotor je přírubový, normální sériové výroby. Čerpadlo je spojeno elektromotorem pomocí spojovacího tělesa v monoblok. Přenášení výkonu motoru na čerpadlo je provedeno pružnou spojkou. Tato konstrukce umožňuje snadnou demontáž čerpadla nebo elektromotoru a při montáži zaručuje snadné dodržení nutné souososti bez náročného vyrovnání.
- Ložisko sací strany čerpadla je kluzké, mazané čerpanou kapalinou. Valivé, nechlazené samomazné ložisko výtlačné strany |e kuličkové, jednořadé, u vícestupňového čerpadla je pak použito kuličkové, dvouřadé s kosoúhlým stykem. Valivé ložisko je uloženo v ložiskovém prostoru spojovacího tělesa. Polohu sacího a výtlačného hrdla lze libovolně volit po 90°.
Další vlastnosti: Typ 32-CVXV-100-6-1-LN-000-1, motor 0,55 kW. Hmotnost 52 kg. . . . . . . . . . . . . . . . . . .
